防止电气误操作系统

一、 系统简介

       CWBS-II防止电气误操作系统是用于变电站内高压设备及其附属装置的防止电气误操作系统,根据设备特点采用不同的技术进行闭锁,满足电气设备操作闭锁要求。通过防误校核软件和电脑钥匙限定一次设备解锁顺序,达到防止电气误操作的目的。


二、 系统架构

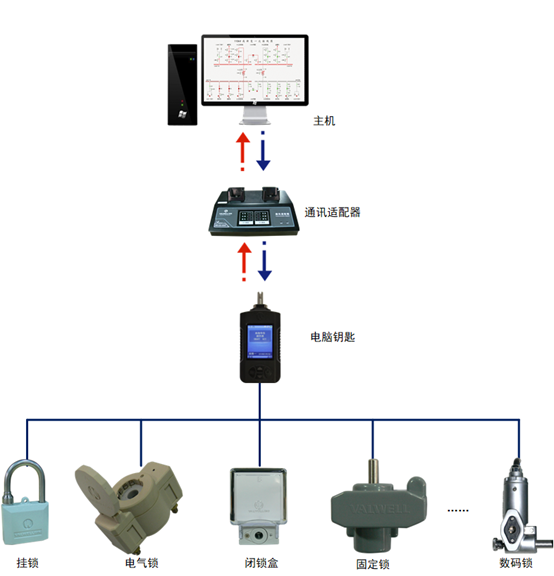

系统架构图


三、 系统组成

主机:实现设备状态显示、防误操作校核、下发操作序列、操作记录查询等功能,是防止电气误操作系统的核心组成部分。

通讯适配器:主机与电脑钥匙通讯的纽带,具备电脑钥匙在位检测、充电、指示功能。

电脑钥匙:接收主机下发的操作序列,实现按序操作列解锁五防锁进行倒闸操作,并记录和回传解锁记录。电脑钥匙具备声音和文字提示功能,提示操作人员正确操作,并对误操作发出告警信息。具有操作票及设备状态断电记忆和“防走空”功能。

五防锁具:闭锁一次设备,防异物开启。具备防尘、防锈、防水、防潮、防霉等特点。包含电气锁、验电锁、智能电气锁、机械编码挂锁、机械编码固定锁、位置检测锁等。


四、 系统功能

完善的五防功能:防止误分、合断路器;防止带负荷分、合隔离开关;防止带电挂(合)接地线(接地开关);防止带地线送电;防止误入带电间隔。同时,包括旁路母线充电、代路操作、倒母线操作等复杂操作的闭锁在内,凡是能以书面列出逻辑规则的倒闸操作,均可实施有效的防误闭锁。

模拟操作功能:根据系统定义的操作规则及经过系统拓扑运算后的顺序进行模拟预演,校核通过生成可执行的操作序列下发到电脑钥匙进行解锁操作。

状态显示功能:系统以图形的方式直观地反映变电站一次设备的运行状态,一次设备实遥信通过综合自动化系统获取,一次设备虚遥信通过电脑钥匙回传。

对位操作功能:当系统软件显示的一次设备状态预实际不符时,支持通过人工对位的方法修改一次设备状态。

操作提示功能:系统在模拟预演及倒闸操作的全过程,智能防误系统软件及电脑钥匙均能以清晰明确的声音、字符给出操作提示及错误类型提示,指导运行人员正确使用系统和操作设备。如“带电挂地线”、“带负荷拉合倒闸”等语音、文字提示。通过配置,在模拟操作时,可以实现语音票功能,如“合上1121开关”。

操作记录功能:系统可记录超过1000个任务的实际操作(含未遂误操作)情况,通过回传钥匙上传主机,所有资料采用固化方式记忆,失电情况下不改变、不丢失,只能阅读和打印,不可修改或删除,可为考核运行人员或事故分析提供依据。

监控系统接口功能:系统支持与任何监控系统接口,实现对监控后台操作或远方调度操作等操作方式下对一次设备的强制闭锁,以及设备状态的资源共享。五防中通常使用的信息种类有:遥信、虚遥信、遥测及RTU断线报警等,目前支持规约类型有:标准CDT、交互式CDT、四方CDT等,对于有特殊要求的规约,五防主机能够实现规约定制。


五、 产品分类

计算机防止电气误操作系统
移动式防止电气误操作系统
模拟屏防止电气误操作系统
小型机防止电气误操作系统


六、 系统分类

离线式防止电气误操作系统

无线式防止电气误操作系统

在线式防止电气误操作系统

集控型防止电气误操作系统

一体化防止电气误操作系统
