变电站智能物联锁控系统

一、系统简介

       智能物联锁控系统是一套广泛应用于电力设备及通道门的统一管控系统,实现对锁具的分权限、分时限、在线监测、远程解锁和状态记录等智能管控功能。智能物联锁控系统的应用大大提高了运维效率、提升人员的行为安全等级、提高设备的安全可靠性,实现数据共享和智能化应用。


二、系统结构

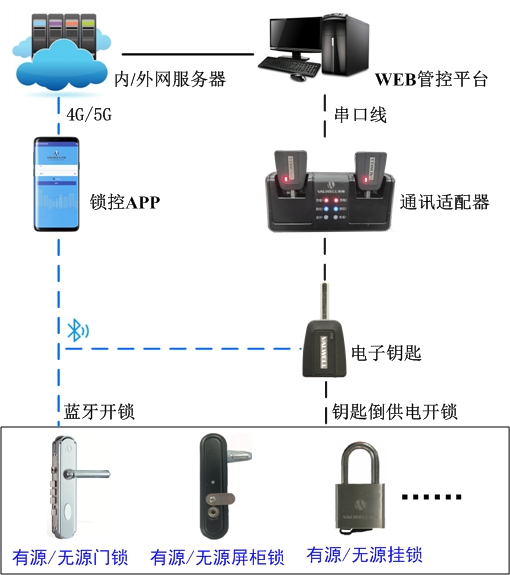

系统架构图


三、系统组成

       变电站智能物智能锁控系统由服务器Web管理平台、手机App、电子钥匙、物联网锁组成。
服务器:部署管理软件,实现数据的管理和业务处理、手机App申请授权、状态及记录查询等一系列功能。
Web管理平台:基于B/S架构设计的管理平台,具备设备及人员管理、任务申请授权、记录查询等功能。
手机App是智能物联锁控系统的关键组成部件,通过移动网络与系统服务器通讯,通过蓝牙与电子钥匙通讯,通过NFC开启物联网锁。
电子钥匙:通过蓝牙蓝牙通讯与手机App连接,经授权后可打开变电站内任意一把一匙通锁具,具备接收开锁权限、开锁语音提示、记录开锁信息、回传开锁信息等功能。
物联网锁:具备全球唯一ID识别码,用于手机App或电子钥匙识别。采用电动解锁原理,内部装有电机用于驱动闭锁机构,具有电子钥匙和手机NFC两种解锁方式。种类齐全,包含挂锁、屏柜门锁、把手锁、转舌锁、执手锁、防火门锁、玻璃门锁、防盗门锁等,实现对变电站内继保室、高压室、低压室、安具室、蓄电池室、电容室、电抗室、爬梯、主控楼通道门、端子箱、机构箱、汇控柜、电源检修箱、保护屏柜等设备的闭锁。


四、系统功能

远程授权开锁功能:系统具备远程授权和临时授权功能,可在管理平台或手机App进行动态任务授权。具有手机App连接电子钥匙、手机NFC等多种远程授权开锁方式。对于未授权的物联锁,支持通过手机App申请临时授权解锁任务。
开锁时效控制通过使用时间段性能控制开锁时间,使锁具访问具有时效性。即门锁在设定的时间段可以打开,超出该时段授权失效,门锁无法开启。
数据安全加密功能采用国密算法,具有防破解功能的动态授权加密技术,对通信数据安全加密,保障数据安全。
开闭锁记录实时查询及报表打印功能管理平台记录开闭锁日志信息,包括操作用户、物联锁、开锁时间、闭锁时间,并支持根据区域、用户、开/闭锁时间等信息来查询开闭锁记录,便于日后追溯。根据需要生成任务统计表,表中包含授权人,操作人,访问时间等内容,并支持报表打印功能。
数据共享功能系统按照“数据就地计算、算法远程配置、接口标准统一”的设计,手机App与管控平台,系统与其他系统之间的通讯均按照要求设计,满足数据实时共享和神经网络大数据并发计算。数据可服务于电力设备的全生命周期管理,提高运维效率并提升运维作业人员的行为安全和设备本质安全。
地图导航功能在手机App地图上显示权限内所有设备的安装位置,系统实现数据共享后,可根据工作任务自动生成最优导航路线。
统计分析功能支持按照区域、人员、设备、时间段、地点、线路规划等统计物联锁开关锁次数,并根据任务进行自定义数据统计分析,作为工作质量评估的依据。
