一、系统简介

变电运维现场智慧安全管控系统结合变电站运维管理情况，全面分析变电站安全生产业务特点，从作业安全角度出发，以互联网+、物联网、人工智能等技术为支撑，通过系统所需软硬件支持，为电站安全生产提供“技防”与“物防”保障基础，实现对变电运维作业全过程、全方位、预防性的智能化安全管控。

二、系统结构

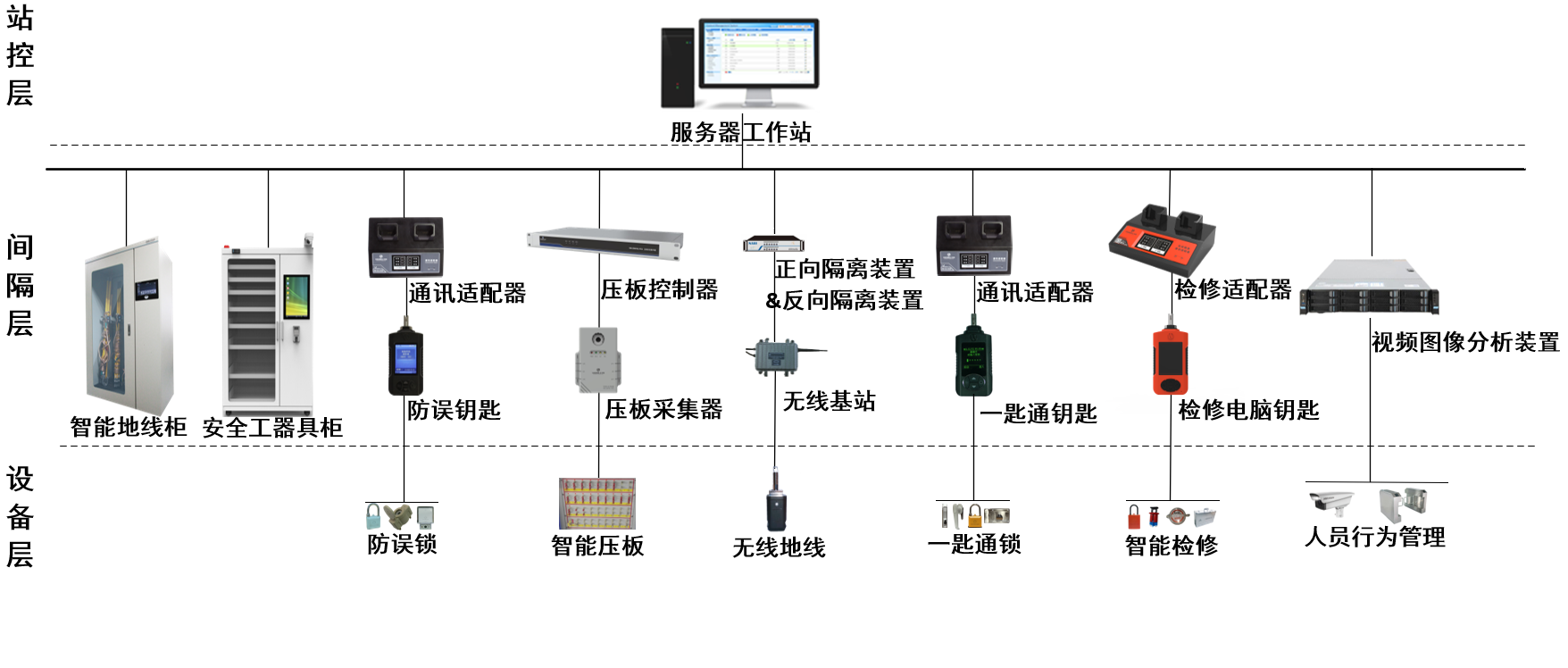

系统架构图

三、系统组成

智能防误管理：智能防误管理以图形操作票管理系统软件为主控单元，通讯适配器为媒介单元，智能电脑钥匙为终端执行单元，各类锁具为闭锁单元，共同组成防误闭锁系统。

智能压板管理：智能压板管理系统主要由压板状态集中器、压板状态采集器、压板状态传感组成，通过使用压板投退状态检测、压板防误操作等功能，解决传统压板的误投退、漏投退等问题。

智能检修作业管理：智能检修作业管理系统主要由检修适配器、智能检修钥匙以及智能检修锁具组成，以检修操作设备与运行设备相互隔离的操作模式为核心，将检修过程中的布防、检修、预试、撤防、记录均纳入管理范围，实现检修操作的闭环管理。

智能地线管理：智能临时接地线管理系统由地线管理控制器、智能闭锁桩、智能地线柜、智能地线头、智能地线桩组成，通过微机防误操作系统实现临时接地线的智能管理、地线状态实时跟踪、全程在线监测等功能，解决临时接地线的存储管理问题，实时查询地线是否对位存放，防止出现临时接地线混乱使用的情况。

智能安全工器具管理：智能安全工器具管理主要由出入库检测管理单元、门禁控制单元、监控平台组成，通过运用物联网RFID传感技术、通信网络等前沿技术，实现安全工器具自动出入库、试验管理、预警提醒、工器具报废的实时监控，电子台帐综合查询。

智能一匙通管理：智能一匙通管理采用智能钥匙和智能锁具，通过智能锁具管理控制系统对智能钥匙进行授权开锁，实现智能锁具的开启有据可查，特殊重要的房门分权进入。做到一把智能钥匙通过授权能打开权限范围内的所有锁具，切实提高站内钥匙智能化管理。

智能人员行为管理：智能人员行为管理采用智能摄像头和人行闸机，通过摄像头采集现场人员行为信息，传送到后台进行人员身份校验，验证人员是否获得入场许可，识别人员是否正确穿着工服、佩戴安全帽以及抽烟等违规行为，如有违规行为实时告警并记录，提高现场安全管理水平。

四、系统功能

智能防误管理功能：包括完善的五防功能、模拟操作功能、对位操作、仿真培训、操作提示、操作记录、监控接口、一键顺控防误等防误系统功能，通过与临时接地线、压板防误等系统联动，实现更加完善的防误操作管理功能。

智能压板管理功能：实现一、二次设备操作综合防误管理。包括二次压板建模、状态监测与显示、模拟操作、顺序操作、防误操作提示、异常告警等功能。从而有效提升变电站的安全操作水平。

智能检修作业管理功能：提供检修布防、设备检修、设备预试、检修撤防等功能，解决防止检修人员擅自扩大检修范围；防止多班组、多任务作业时混淆检修范围；防止检修作业未结束，运行人员向检修面送电的误操作风险。

智能地线管理功能：提供申请审批、自动记录、强制闭锁、状态在线、防漏挂、漏拆临时地线、防用错电压等级、安检周期管理、语音提示、支持多种紧急解闭锁、记录查询、权限配置、系统接口等功能。解决临时接地线的存储管理问题，实时查询地线是否对位存放，做到按章使用，规范管理，有记录可查询，防止出现临时接地线混乱使用的情况。

智能安全工器具管理功能：提供自动出入库管理、工器具基础信息、实时监控、台帐及综合查询、工具报废、试验管理、远程监控管理、数据库自动备份与安全保护、系统权限管理设置等功能，从而达到管理的精细化、智能化、智慧化。

智能一匙通管理功能：提供多组合权限设定、开锁时效控制、开锁顺序控制、远程创建任务、现场创建任务、动态码授权、简单多样的任务创建、操作范围智能设定、任务智能授权、日常开锁记录、重复开锁记录、未遂开锁记录、系统日志报告、查询管理及报表打印等功能，大大提高了设备安全管控等级。

智能人员行为管理功能：提供入场打卡、身份识别、作业穿戴情况、人员行为分析、异常告警上传等功能，从源头识别管控风险，根据作业情景制定场景化规范标准；作业过程实现全程实时监控，及时发现并提示异常风险，提高变电现场作业安全水平。
