高压带电显示闭锁装置（户外）

一、介绍

根据《变电站一键顺控技术导则》，断路器应满足双确认条件，其位置确认的主要判据为“位置遥信”，辅助判据为“遥测或带电显示”。断路器辅助判据三相电流取自本间隔电流互感器，电压取自本间隔电压互感器或母线电压互感器。母线和各间隔宜使用电压互感器遥测量，无法采用三相电流和电压时 ，应增加三相带电显示装置作为辅助判据。

▪ 感应式传感器：传感器通过电磁感应，获取设备带电信息，通过有线方式输入到显示单元中进行数字化处理，最终对外输出有电/无电的信息。

▪ 验电防误一体化：需要验电时，运行人员将电脑钥匙插入到显示单元的“五防接口”，如果有电 ，钥匙则报有电，不能继续下面的操作；如果无电，钥匙则报无电，可以继续下面的操作。

▪ 双电源供电：采用“交流220V+电池”的双电源供电方式，交流电源失电情况下仍可运行、性能稳定、可靠性高；无故障使用时间不小于五年。

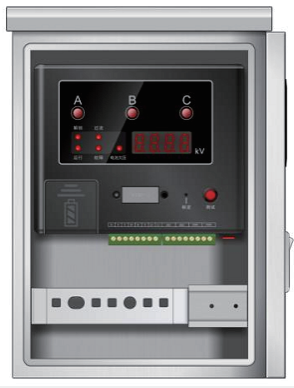

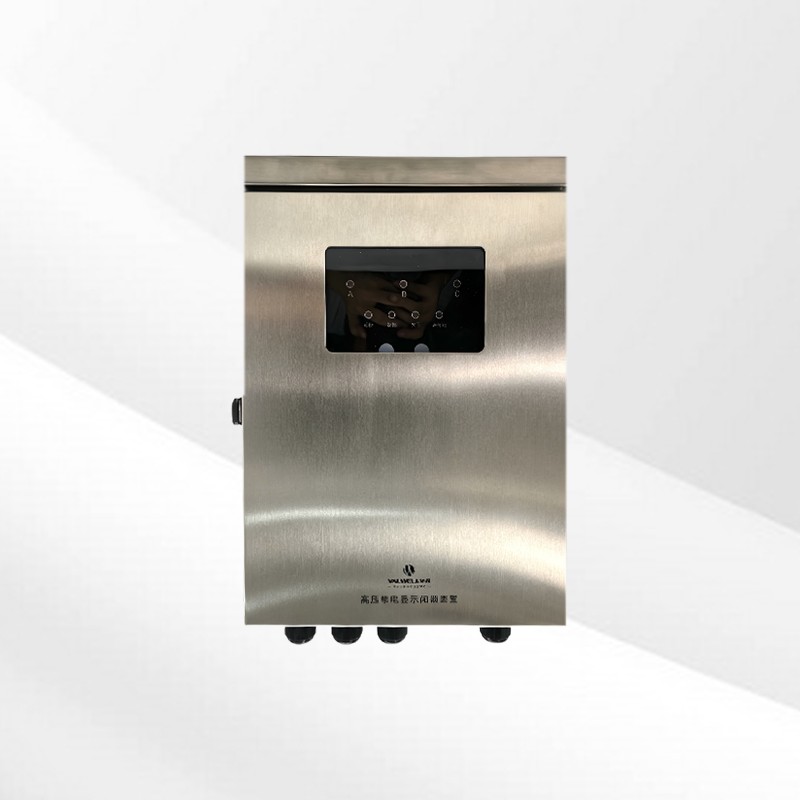

二、产品图

三、配置
