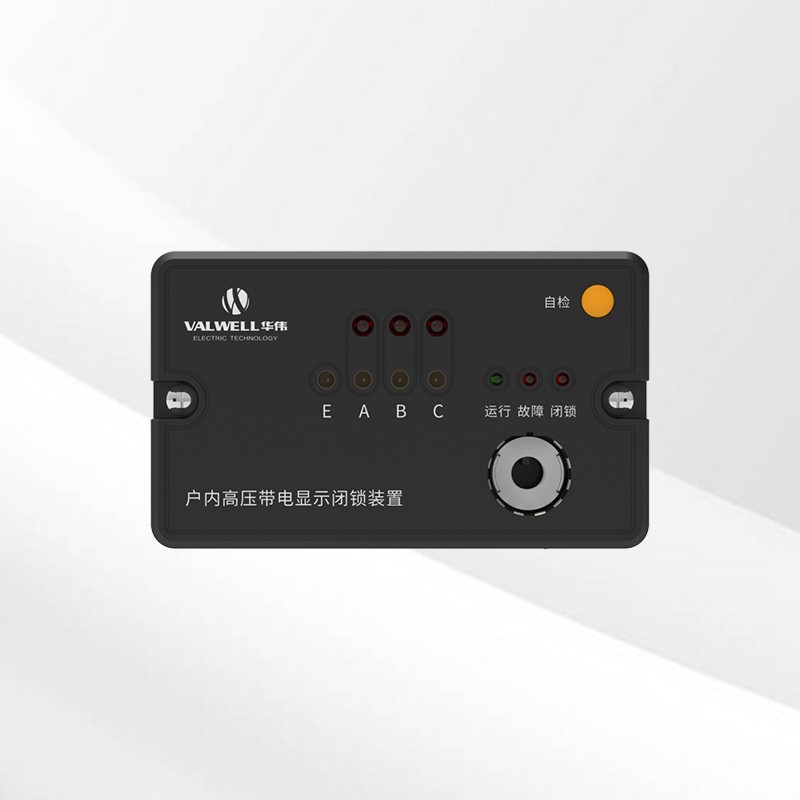

高压带电显示闭锁装置（户内）

一、介绍

高压带电显示装置是一种用于防止误入带电间隔、误碰带电设备、带电挂地等人为误操作事故的防误装置。能源局《防止电力生产事故的二十五项重点要求》、国家电网有限公司《十八项电网重大反事故措施》，明确指出“开关柜应装设具有自检功能的带电显示装置，并与接地开关（柜门）实现强制闭锁。”

▪ 验电防误一体化：装置不仅具有验电提示的功能，而且具有防误钥匙、电气闭锁接点等多种防误闭锁接口，配套锁具齐全，全面实现各种设备的强制闭锁需求。

▪ 电源供电：多款高压带电显，能适配不同的供电方式。既有支持“90～528V AC或100～745VDC”的宽压电源款；亦有“直流（18～75V）+电池”的双电源供电款，外部直流电源失电的情况下，快速切换至电池供电，保证装置正常运行，避免极端情况下的安全风险。

▪ 核相孔电压输出不依赖装置电源：核相孔电压直接采用传感器输出电压，装置失电不影响核相孔电压输出。在装置失电、线路对侧来电的情况下，仍然可以通过验电器验电，获取线路带电状态 ，避免误操作的发生。

▪ 标准化设计：性能严格按照国标、行标设计，设计依据：

▪ 适应传感器范围：支持输出电流在5~300uA的电容式传感器，适用市场主流传感器。

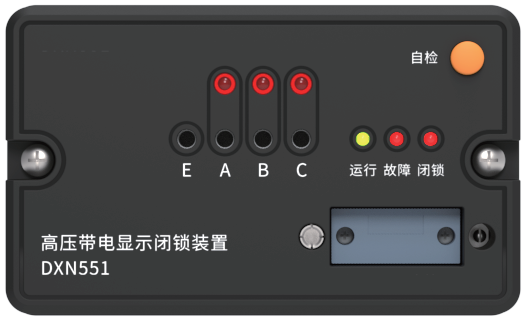

二、产品图

①：带电显示灯 ②：核相验电孔 ③：自检按钮

④：装置状态指示灯 ⑤：防误系统接口 ⑥：闭锁接点

三、配置
