刀闸双确认传感器

一、介绍

根据《变电站一键顺控技术导则》，隔离开关位置信号的采集应采用“辅助开关接点位置遥信+磁感应传感器位置遥信”的不同源“双确认”判断方式，其中辅助开关接点位置遥信作为主要判据，磁感应传感器作为辅助判据。

刀闸双传感器基于磁场原理，通过检测磁场的变化来判断刀闸分合的位置。通过磁感应传感器，分别对分位、合位进行到位检测，将检测到刀闸的状态信息传输至接收装置，实现双确认的目标。

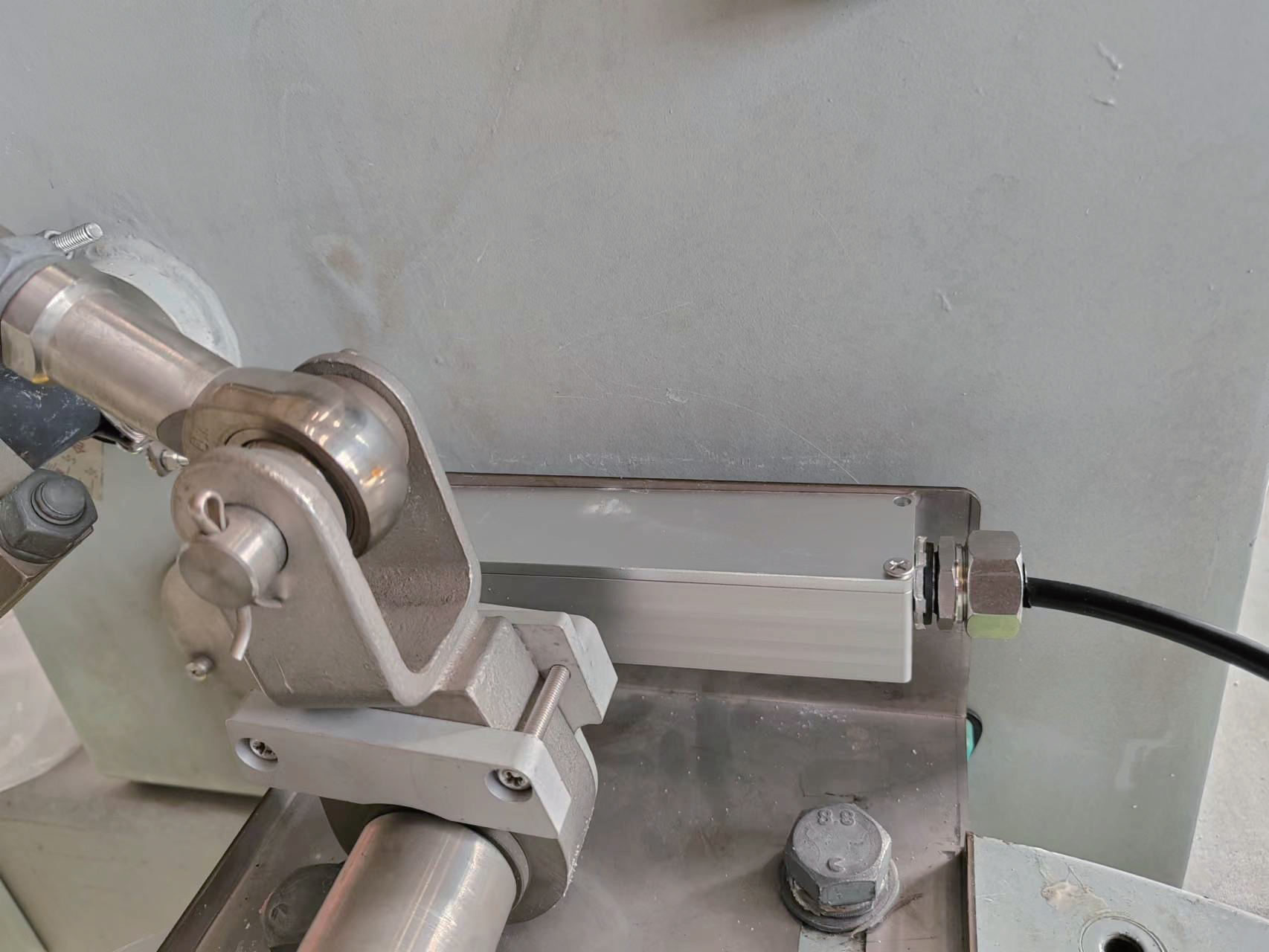

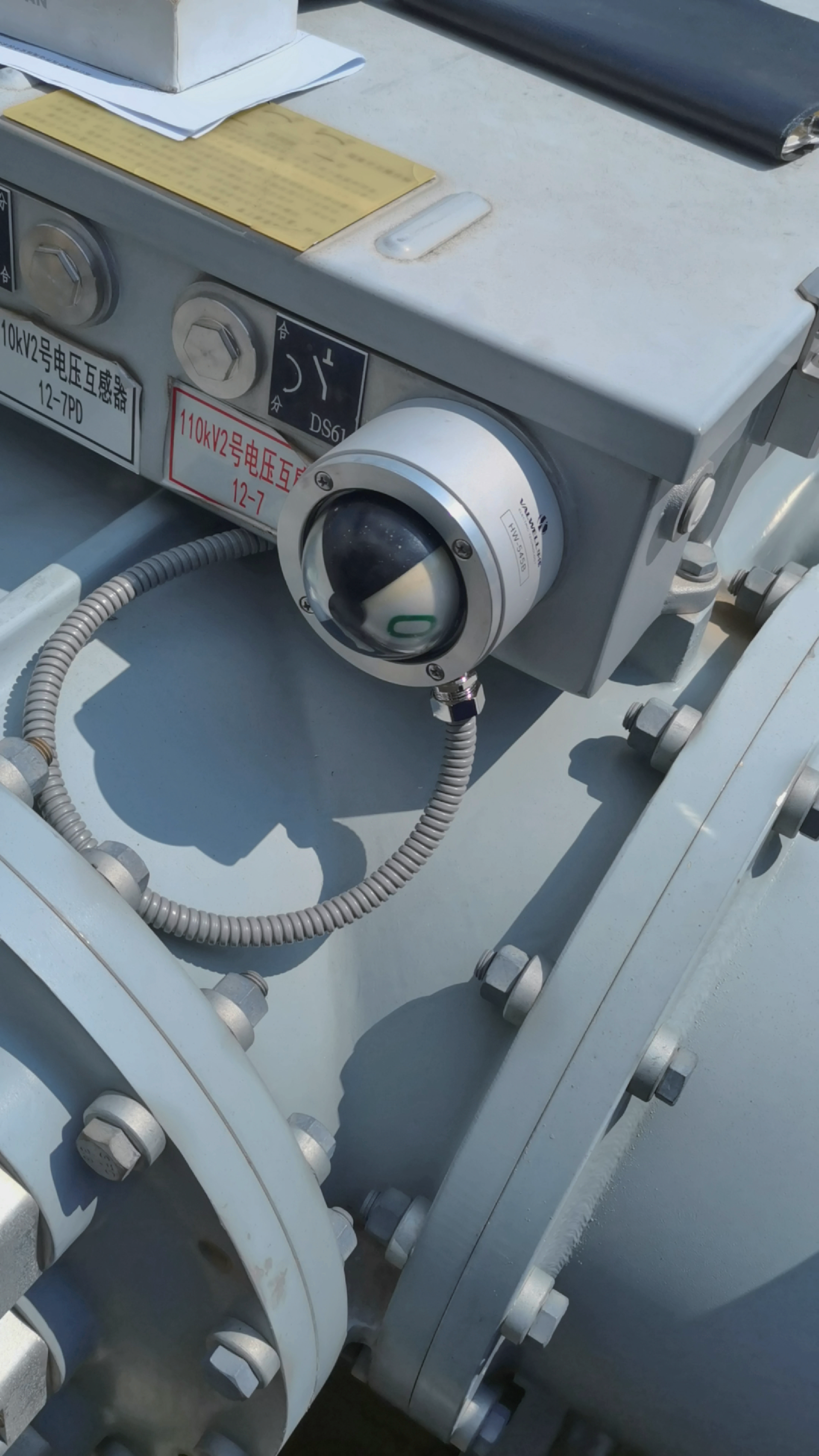

刀闸设备结构不同，附件安装部位不同，如：水平式刀闸瓷瓶底座、垂直式刀闸竖直传动杆、GIS三相刀闸连杆拐臂、GIS刀闸机构箱分合闸指示球等。

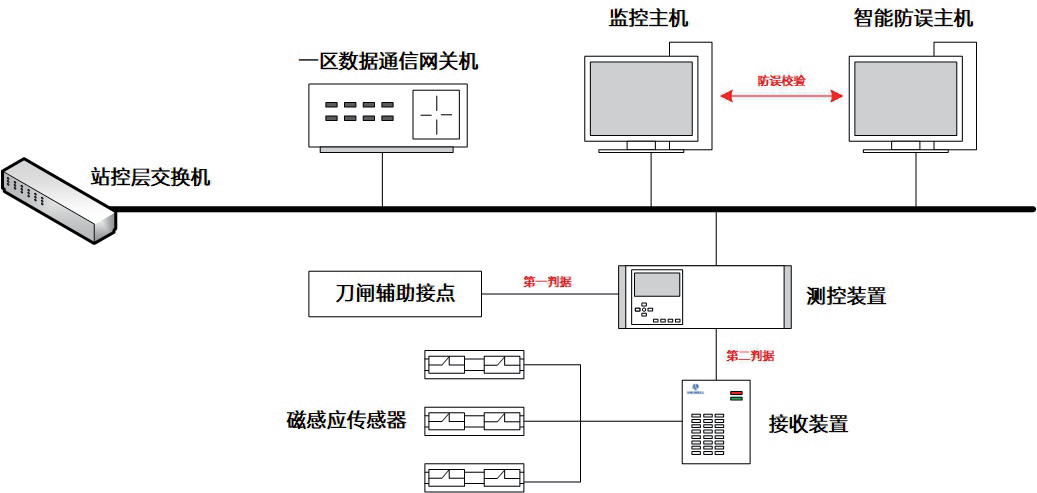

二、架构图

三、主要部件

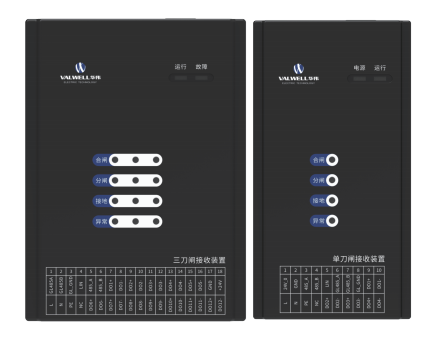

▪ 单刀闸接收装置：具有单组刀闸的状态采集及识别的功能，能够满足三工位刀闸状态检测，提供刀闸分、合、接地三种状态及传感异常共4个信号接点。适用于单刀闸间隔，例如：中性点刀闸等。

▪ 三刀闸接收装置：具有三组刀闸的状态采集及识别的功能，能够满足三工位刀闸状态检测，提供刀闸分、合、接地三种状态及传感异常共3组12个信号接点。适用于多刀闸间隔等。

磁感应传感器：

▪ 传统磁感应传感器：磁感应传感器基于磁场原理，通过检测磁场的变化来判断刀闸分合的位置。只有当刀闸分、合闸操作到位时，对应状态位置的磁感应器件感应到磁钢附件产生的磁场强度而导通，从而实现刀闸位置状态检测。

▪ 角度磁感应传感器：基于普通磁感应传感器，通过检测磁场的变化角度来判断刀闸分合的位置。只有当刀闸分、合闸操作到位时，对应状态位置的磁感应器件通过感应其所处位置，实现刀闸位置状态检测。

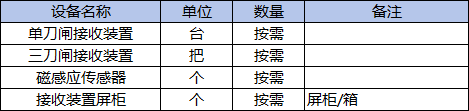

四、配置
