二次防误

一、介绍

二次防误系统既可以独立成为一个系统，也可以嵌入到微机防误操作系统中作为一个子系统，从而形成从一次设备到二次设备的完整防误解决方案。该系统从技术上实现了保护压板的状态检测、操作提示及管理操作等功能，提高了二次设备的智能化管理水平以及运行人员对调度指令中二次压板操作的执行正确率，从而减少因二次压板误操作引起的事故，提升变电运行继电保护的运行水平，从根本上保障了电网的安全运行和供电可靠性。

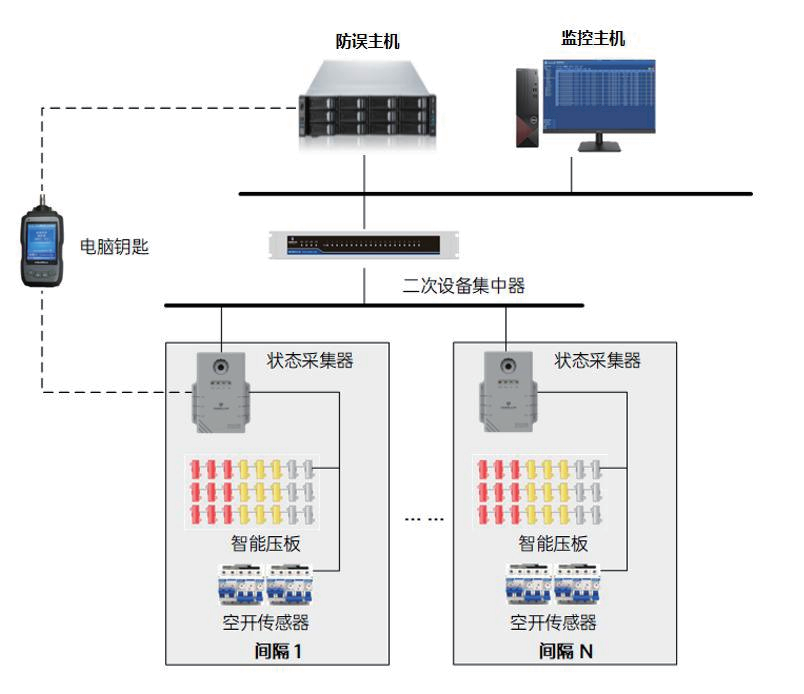

二、架构图

◆ 压板状态监测

所有压板以图形化的方式按变电站、保护室、屏柜分级显示二次设备的状态，显示图形与屏柜上压板排列一   致。操作可通过实时在线的方式在压板状态集中器和压板状态采集器的监视下完成，压板状态传感器会及时提示操作要求。

◆ 压板状态提示

当压板操作介入二次防误管控时，压板操作将以电脑钥匙作为中间体进行信息传递，      压板的操作步骤可随着一次设备操作票一起开出下发至电脑钥匙。当操作到压板步骤时，将电脑钥匙插入屏柜上的智能压板控制器，当前操作步骤的压板亮绿灯闪烁提示，操作正常后，绿灯熄灭；若操作压板错误时，被操作的压板亮红灯闪烁，通过相连接的智能压板采集器发出声音告警提示。

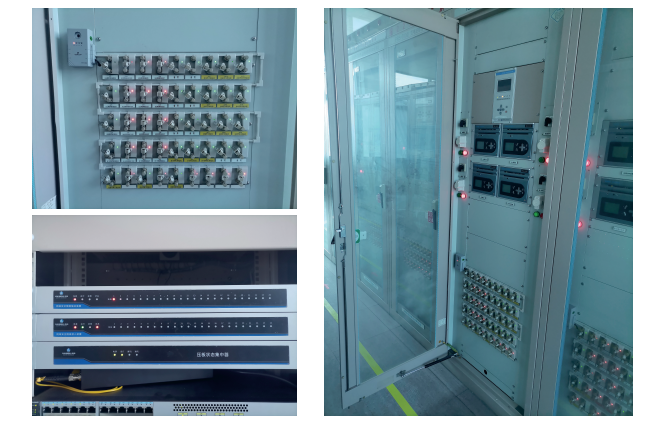

三、展示

四、配置
